當前位置：消防高溫排煙風機 > 消防通風排煙設備產品 > 消防高溫排煙風機系列 > gyf型消防排煙風機

gyf型消防排煙風機

文章來源：消防排煙風機作者：消防排煙風機小編發布時間：2018-03-16 16:37:49 瀏覽次數：18507

[導讀]：gyf型消防排煙風機測試符合GB50045~95“高層民用建筑設計防火規范”和GB50067-97“汽車庫、修車庫、停車場設計防火規范”，是一種新型的節能消防排煙風機。gyf型消防排煙風機是一種排煙通風兩用機它既可作為各種建筑物的專用消防排煙，亦可用于高層建筑一般樓宇地下車庫礦井涵洞等場合的排煙和通風。▶ 語音朗讀

gyf型消防排煙風機介紹

gyf型消防排煙風機測試符合GB50045~95“高層民用建筑設計防火規范”和GB50067-97“汽車庫、修車庫、停車場設計防火規范”，是一種新型的節能消防排煙風機。gyf型消防排煙風機是一種排煙通風兩用機它既可作為各種建筑物的專用消防排煙，亦可用于高層建筑一般樓宇地下車庫礦井涵洞等場合的排煙和通風。

gyf型消防排煙風機

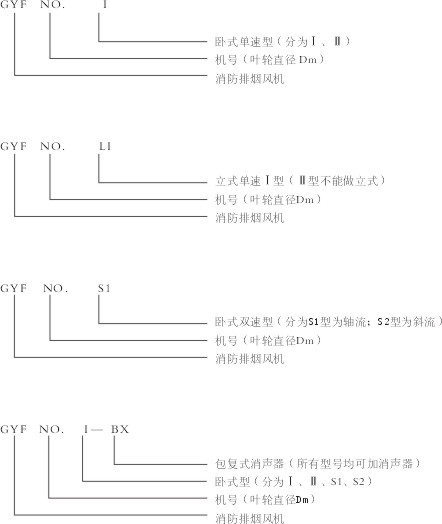

gyf型消防排煙風機結構形式

葉型采用軸流式：有GYF-I（單速）和GYF-SI（雙速）；兩種消防排煙風機。

葉型采用斜流式：有GYF-II(單速)和GYF-S2(雙速)兩種消防排煙風機。

若用戶對噪聲有較高要求時，可制作GYF-BX消音型消防排煙風機。風機還可制成立式，裝在屋頂上做消防排煙用。

gyf型消防排煙風機結構形式

gyf型消防排煙風機部件組成

（1）葉輪

（2）電機

（3）內循環風葉輪

（4）導葉、內筒、導流管孔

（5）外筒。

gyf型消防排煙風機部件組成

gyf型消防排煙風機參數

機號	轉速 r/min	工況	風量 m3/h	全壓 Pa	功率 Kw	出口燥聲 dB(A)	殼體燥聲 dB(A)	重量 KG
4-Ⅰ	2900	1 2 3 4 5	6162 5866 5466 4748 3927	372 426 492 557 601	1.1 Y90S-2	82	70	61
4.5-Ⅰ	2900	1 2 3 4 5	8677 7812 6860 6136 4850	436 543 650 698 745	1.5 Y90L-2	83	73	70
5-Ⅰ	2900	1 2 3 4 5	10857 10236 9227 7238 4432	419 520 626 773 902	2.2 Y100L-2	86	74	78
5.5-Ⅰ	2900	1 2 3 4 5	12710 11369 8987 6962 4020	402 489 809 959 1175	4 Y112M-2	86	75	108
6-Ⅰ	2900	1 2 3 4 5	16734 15186 13461 11479 8117	514 744 963 1085 1190	5.5 Y132S₁-2	92	78	162
6.5-Ⅰ	1450	1 2 3 4 5	19143 17773 16673 15494 14217	412 466 512 564 637	4 Y112M-4	83	71	148
7-Ⅰ	1450	1 2 3 4 5	23862 21918 20230 18387 14621	521 571 618 676 726	5.5 Y132S-482	87	75	190
8-Ⅰ	1450	1 2 3 4 5	31471 29600 27599 24688 19515	548 626 704 774 842	7.5 Y132M-4	86	74	235
9-Ⅰ	1450	1 2 3 4 5	39022 35810 31012 25319 8953	506 650 814 884 973	11 Y160M-4	88	76	360
10-Ⅰ	960	1 2 3 4 5	45545 42469 37985 34238 28490	486 538 595 647 700	11 Y160L-6	86	74	452
11-Ⅰ	960	1 2 3 4 5	54958 51823 48326 43229 34170	471 517 582 640 725	15 Y180L-6	88	76	531
12-Ⅰ	960	1 2 3 4 5	64525 58648 50158 42550 26902	476 622 750 806 850	15 Y180L-6	91	78	575
13-Ⅰ	960	1 2 3 4 5	75336 64654 51843 34561 17280	454 655 777 820 904	18.5 Y200L₁-6	92	78	796
14-Ⅰ	960	1 2 3 4 5	87087 76161 63363 51737 29872	481 658 811 841 972	22 Y200L₂-6	93	79	846
16-Ⅰ	720	1 2 3 4 5	116768 109226 98275 85938 71505	530 619 716 796 843	30 Y250M-8	94	80	1238
